Описание

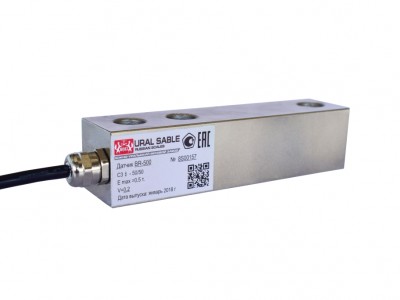

Тензометрический датчик BR - принцип действия основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, зменяющегося пропорционально нагрузке.
Датчики могут выпускаться во взрывозащищенном исполнении. Датчики взрывозащищенного исполнения имеют уровень взрывозащиты 0ЕхiaIICT6.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:
BR – Х-В где: BR - обозначение датчика;
Х - максимальная нагрузка, т;
В – взрывозащищённое исполнение.
Тех. характеристики
| Класс точности по ГОСТ Р 8.631-2013 | С |
| Максимальное число поверочных интервалов, Nmах | 3000 |
| Максимальная нагрузка, Еmах, т | 1 |
| Минимальная нагрузка, Emin, т | 0 |
| Значение поверочного интервала V, кг | 0,333 |
| Минимальный поверочный интервал, Vmin, кг | 0,1 |
| Предельные значения температуры, °С | -10 ..+40 |
| Диапазон температур эксплуатации и хранения, °С | от минус 50 до плюс 50 |
| Обозначение по влажности | СН |
| Напряжение питания, В | от 5 до 10 |
| Предел допустимой нагрузки, % от Еmах | 125 |
| Степень защиты оболочкой по ГОСТ 14254 (МЭК529-89) | IP68 |
| Длина кабеля, м | 4 |
| Выходной сигнал при Еmах, мВ/В | 2,000±0,025 |
| Входное сопротивление, Ом | 400±20 |
| Выходное сопротивление, Ом | 350±10 |
