Универсальные машины испытательные модернизированные МИ-М
По запросу
Описание
Принцип действия машин основан на преобразовании нагрузки, прикладываемой к испытуемому образцу, тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально этой нагрузке, который обрабатывается в электронном блоке и отображается в единицах силы на дисплее электронного блока управления.
Конструкция машины состоят из основания в котором расположен механизм перемещения активной траверсы с редуктором модернизируемой машины, тензорезисторного силоизмерительного устройства, измерителя изменения расстояния между активными и пассивным захватами, вторичного преобразователя – электронного блока управления и системы измерения на базе ПК с программным обеспечением. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого привода. Скорость перемещения подвижной траверсы задается с помощью программного обеспечения либо с панели блока управления.

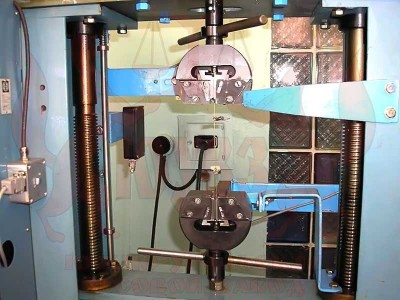

Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Тензорезисторный датчик силы размещен на одной из траверс.
В состав машины может входить от одного до трех тензорезисторных датчиков. С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей.
Машины могут быть укомплектованы термокрионокамерами и различными аксессуарами (захватами, экстензометрами для обеспечения различных видов измерений испытываемого образца).
Электронный блок управления служит для коммуникации всех поступающих сигналов и их предварительной обработки. Электронный блок функционирует совместно с подключаемым к нему внешним компьютером, на котором установлено специальное программное обеспечение, входящее в комплект поставки. Компьютер управляет всеми операциями, производит обработку поступающих от электронного блока данных и отображает на экране измеряемые значения силы и перемещения в реальном времени. Эти значения могут быть использованы для дальнейшего автоматического вычисления различных характеристик испытываемых образцов (относительного удлинения, жесткости образца, модуля упругости, энергии, затраченной на его разрушение и др.). Характеристики образца вычисляются с использованием предварительно внесенных данных (на-пример, исходные размеры образца, его плотность и др.). Компьютер обеспечивает полное управление машиной, хранение процедур испытаний и их результатов, их статистическую обработку и отображение на экране различной числовой и графической информации (например, нагрузочных кривых).
Тех. характеристики
| Диапазон измерения перемещения, мм | от 0,1 до 1500 |
| Диапазон воспроизведения скорости перемещения активной траверсы, мм/мин | от 1 до 1000 |
| Пределы допускаемой относительной погрешности: | |
| измерения нагрузки перемещения активной траверсы измерения деформации (удлинения) воспроизведения (регулирования) скорости активной траверсы |
±1% ±0,5% ±1% ±0,5% |
| Электрическое питание - от сети переменного тока с параметрами: | |
| напряжение, В | 187… 242 |
| частота, Гц | 49… 51 |
| потребляемая мощность, кВт, не более | 0,5 |
| Диапазон рабочих температур ºС | от +5 до +40 |
| Масса, кг, не более | 1450 |
| Вероятность безотказной работы за 2000 ч. | 0,94 |
| Средний полный срок службы, лет | 15 |
Технические характеристики и цены на испытательные машины нашего производства соответствуют современным требованиям рынка и наших заказчиков. Узнать стоимость испытательных машин можно в соответствующем разделе (Цены на испытательные машины ).
Модельный ряд
| Модификации | Наибольший предел измерений силы, кН | Дискретность отсчета, Н |
| MИ-M-05 |
0,5 | 0,2 |
| MИ-M-1 |
1 | 0,5 |
| MИ-M-5 |
5 | 2 |
| MИ-M-10 |
10 | 5 |
| MИ-M-20 |
20 | 10 |
| MИ-M-50 |
50 | 20 |
| MИ-M-100 |
100 | 100 |
| MИ-M-200 |
200 | 100 |
| MИ-M-500 |
500 | 200 |
| MИ-M-1000 |
1000 | 500 |
| MИ-M-1500 |
1500 | 500 |
| MИ-M-2000 |
2000 | 1000 |
